ストレートチューブ　Straight Tube

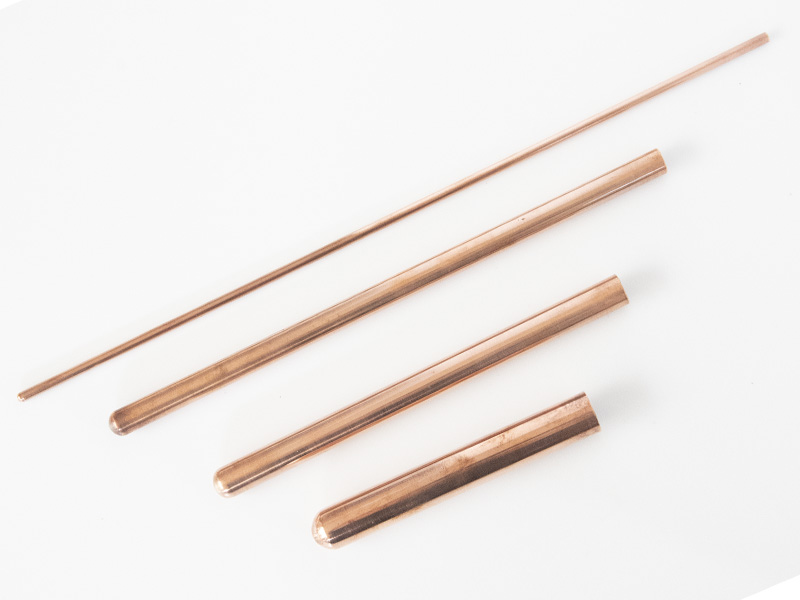

用途に合わせたサイズでの製作が可能です。

熱伝導率が優れ、錆に強い銅チューブ。
 ツバ付きタイプなどお客様の要望を踏まえた冷却パイプを製作いたします。
 細くて長いサイズも製作可能（下記参照）。金型補修の際は施工をお勧めいたします。
 新規金型時より施工していただけると腐食割れ内部冷却強化ももちろん金型メンテナンスが容易になります。

ストレートチューブ詳細

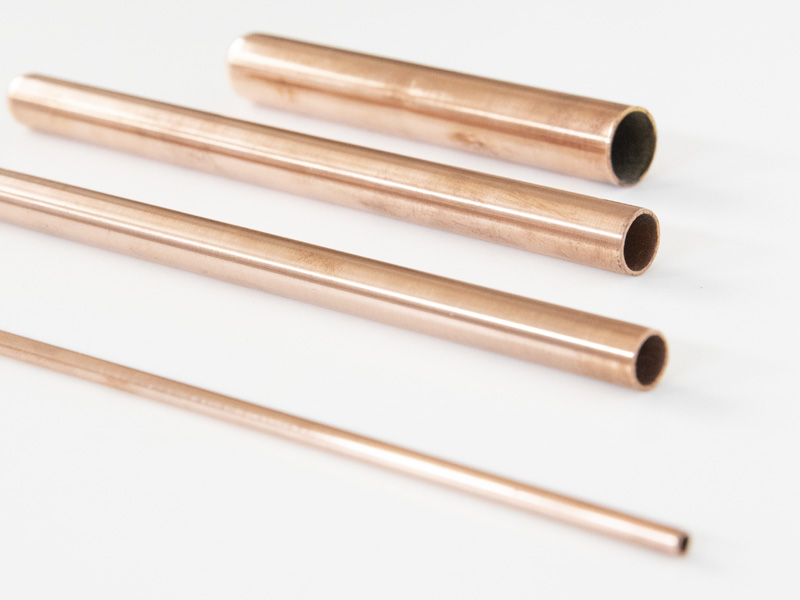

タイプ ツバ部分割タイプツバ部分割タイプ ツバ部ロウ付けタイプツバ部ロウ付けタイプ
対応サイズ
  • Φ4～Φ10　t0.5　⇒　1mm飛び
  • Φ12～Φ20　t0.8　⇒　2mm
  • 長さはMAX700mm

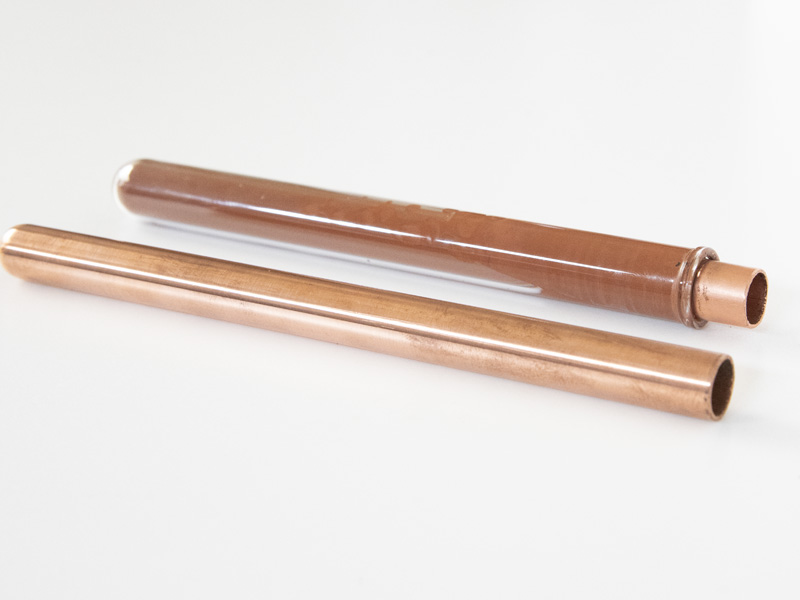

※ 弊社銅ペーストと併用をお勧めいたします。(金型とのクリアランスは0.15㎜推奨）

材質・金型分類など

材質 金型分類 用途
チューブ 銅DC金型
  • 冷却強化
  • 冷却穴錆対策
  • 型割れ修正
  • ショットリング
  • 分流子
  • インサート　など
黄銅Po金型
アルミPo金型
スチール廉価仕様
カラー銅共通

伝熱性能比較

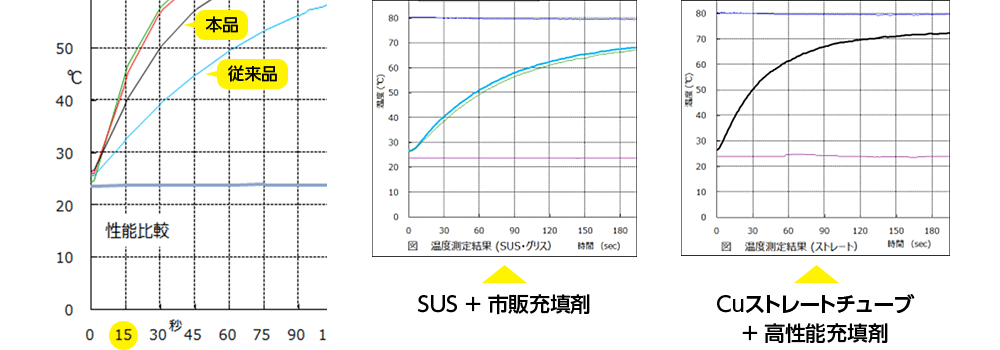

伝熱性能比較グラフ
詳細・結果
  • 充填時は流動性が高く万遍なく充填出来る
  • 充填後、チューブと金型を接着し固化する
  • 型温上昇（300℃）にて樹脂が炭化する
  • 熱処理前（900℃以下）の施工は炭化を促進
    →熱伝導の悪い樹脂成分が炭化し熱伝導を向上
    （熱伝導率：樹脂0.35⇒カーボン24）
    →残る成分は銅粉とカーボンなので熱伝導が抜群
補足事項
  • 上記データは金型を想定した治具での昇温テスト結果に基づいたデータです。
  • 弊社ヒートパイプは銅ペーストと併用をお勧め致します。
  • 銅製チューブは水素脆性を起こさない脱酸銅を使用しています。
